SolarVolt – солнечные батареи с линзой Френеля от NASA

Никто не ожидал, что маяки будут способствовать появлению более мощных солнечных батарей в космосе и на Земле. Ключом этого процесса являются линзы Френеля, которые позволяли маякам с 19 века концентрировать пучок света и отражать его на многие километры.

Инженеры НАСА используют этот прибор с более тонкими линзами для получения энергии солнца в космосе. Ученые также недавно использовали линзы Френеля для создания миниатюрной фотоэлектрической системы SolarVolt, которая может концентрировать солнечные лучи в 20 раз эффективнее.

Исследовательские центры Entech Solar и NASA‘s Glenn Research Center совместно разработали систему SolarVolt, которая использует крошечные линзы Френеля всего в десять тысячных дюйма (дюйм = 2,54 см) толщиной.

Эти линзы позволяют многокомпонентным солнечным панелям концентрировать солнечную световую энергию элементами гораздо меньшей площади и производить такое же количество энергии, что и большие по площади элементы.

Новая технология может привести к уменьшению размеров солнечных электростанций или значительно повысить эффективность крупнейших в мире солнечных ферм. Революционная технология в изготовлении солнечных панелей стала победителем R&D 100 Award в 2012 году. Конечно, эта технология никогда не появилась бы, если бы инженеры НАСА не изменили допустимые размеры линз.

Ранее исследователи NASA использовали сравнительно большие линзы Френеля для повышения эффективности фотоэлектрической системы миссии Deep Space 1 mission.

Концентратор Solar Concentrator Arrays и система Refractive Linear Element Technology (SCARLET) были оснащены массивом из 720 20сантиметровых линз, приводящим в движение первый когда-либо использовавшийся в качестве основной силовой установки ионный двигатель космического аппарата.

Источник

Солнечные гелиоколлекторы на принципе линзы Френеля.

Солнечный концентратор Diversity — это, по сути, параболическая поверхность, разделенная на секции, совмещенные в одной плоскости, реализующая принцип линзы Френеля. Отражающий КПД такой поверхности несколько ниже стандартной параболической фокусирующей линзы, но это компенсируется значительно более простой процедурой изготовления и снижением парусности готового изделия (при эксплуатации меньше риск, что конструкцию сдует ветром).

Задача конструкции — концентрировать тепло солнечного излучения в своём фокусе, где можно разместить нагреваемый объект или теплообменник.
Открытый проект Diversity предлагает полный набор документации для самостоятельного изготовления гелиоколлекторов по этой технологии, всё уже посчитано и расчерчено, остаётся только изготовить.

В Украине уже изготавливаются солнечные концентраторы по подобной схеме, харьковское предприятие Syneko делает под заказ кольцевые концентраторы, причем отличительной чертой предлагаемой конструкции концентратора является то, что при перемещении Солнца по небосклону и перемещении концентратора вслед за ним, фокальная область (область максимальной фокусировки) остается неподвижной. Это избавляет от необходимости перемещать и приемник излучения вслед за Солнцем — трекер нужен только для слежения за Солнцем самой линзы.

Плюсы — относительная дешевизна изготовления, низкая стоимость обслуживания, мобильность.
Минусы — нужен трекер и точная настройка после каждого перемещения. В районах с сильными ветрами эти коллекторы придется делать более тяжелыми, иначе просто сдует =)

Комментарии

SOLARSAN -GPS
V 1 7 ( WiFi
MQTT)

Комплекс
слежения за солнцем на основе расчета
данных, полученных от GPS
приемника. Данная система состоит
из базового модуля SOLARSAN-GPS
который может работать самостоятельно
и SOLARSAN-SLAVE работающие
только как исполнительное устройство.
С помощью SOLARSAN-GPS можно
ориентировать солнечные концентраторы,
коллекторы или панели под прямым углом
к солнечному свету. Управление
осуществляется с помощью актуаторов
или поворотных приводов в двух плоскостях
и имеет точность один градус. Модуль
имеет вход для подключения «анемометра»
для защиты от сильного ветра, вход
«датчика града и снега» и вход
«фото-датчика» для режима сна при низкой
солнечной активности. Встроенный WiFi
модуль позволяет конфигурировать
трекер через WEB страницу
по локальной сети или через точку
доступа. Встроенный MQTT брокер
позволяет управлять и получать данные
через сеть интернет по всему миру.
Питание от 12 V до 30 V
(и версию HV с питанием
от 1 2 V до
55 V). Защита по току. Защита
от короткого замыкания. Встроенный
радио-модем 433.92 (315.00) мГц
мощностью 100 мВт для передачи данных в
радиусе до 100 метров модулям SOLARSAN-SLAVE.
Работает как в одной так и в двух
осях. Корпус IP 66 позволяет
устанавливать солнечный трекер под
открытым небом.

Привет, незнакомец!

Похоже, вы здесь новенький. Чтобы принять участие, нажмите одну из кнопок ниже!

Источник

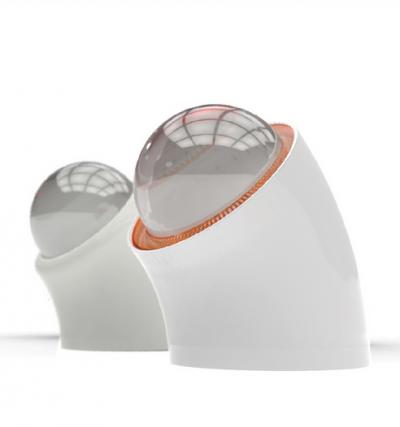

Солнечная батарея повышенной эффективности и красоты
